何とか動いたので、まとめておきます。
必要なもの
- パートファイル
http://sites.google.com/site/nxgatentn/UCF_ORG.prt - CSVファイル
http://sites.google.com/site/nxgatentn/UCF.csv - ジャーナルファイル
拡張子をtxt→vbに変更してください。
http://sites.google.com/site/nxgatentn/nxGateCreatePart_csv.txt
必要な設定
- NX5が動くPC
- C:\nxgate\tempフォルダ
操作動画
実際に実行するとこんな感じになりました。
前半30秒だけが操作動画で、以降はひたすら自動生成するだけの動画です。
ファイル選択とか画像が切れているので、↓手順を載せておきます。
操作手順
- ダウンロードしたUCF_ORG.prtを開く
- メニューのツール→ジャーナル→再生
- ブラウズを選択
- 拡張子をvbに変更したnxGateCreatePart_csv.vbを選択
- 実行
- ファイル選択ダイアログでUCF.csvを選択
- CSVに登録されている数だけパートファイルを作り続けます。
補足
以下のように、パートファイル内の式の名前（変数名）と同じ名称がCSVファイルの1行目(タイトル行）にあれば、他の形状でもOKです。
UCF.prtの式

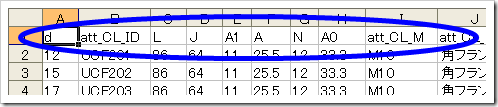

UCF.csvのタイトル行
参考までにいくつかのパートファイルとCSVファイルを作ってみました。UCFC
http://sites.google.com/site/nxgatentn/UCFC_ORG.prt
http://sites.google.com/site/nxgatentn/UCFC.csv
UCFL
http://sites.google.com/site/nxgatentn/UCFL_ORG.prt
http://sites.google.com/site/nxgatentn/UCFL.csv
UCP
http://sites.google.com/site/nxgatentn/UCP_ORG.prt
http://sites.google.com/site/nxgatentn/UCP.csv
KR
http://sites.google.com/site/nxgatentn/KR_ORG.prt
http://sites.google.com/site/nxgatentn/KR.csv
micasukeです。
NXの備忘録を取りとめもなく綴ってあります。
3 件のコメント:
大変、参考にさせていただいております。
nxGateCreatePart_csv.vbがジャーナルマネージャのファイル名で指定されています。
ここで指定するのは、VBのソースコードファイルそのもので良いということでしょうか。
Visual Studioでビルドして実行形式にする必要はないのでしょうか。
jummさん、はじめまして。
既にNXから離れているため、記憶だけを頼りに書きます。
> nxGateCreatePart_csv.vbがジャーナルマネージャのファイル名で指定されています。
> ここで指定するのは、VBのソースコードファイルそのもので良いということでしょうか。
ソースコードファイルをそのまま指定します。
ただし、Visual Studioで生成されるファイルではなく、NXのジャーナルで保存してできるvbファイルを元にしたと思います。
基本はVBですが、微妙にいろいろ違ったような記憶があります。
> Visual Studioでビルドして実行形式にする必要はないのでしょうか。
（最近のNXはわかりませんが）NX5では、実行形式を扱うには別のライセンスが必要だったはずです。
標準で使えるのは、1つのvbファイルだけでした。
そのため、このブログのもうひとつのジャーナル（ダイアログの方）では、1つのソースファイルの中にフォームと処理を無理無理入れて動かしたりしています。
コードを書くのはVisual Studioを利用して、動作確認は.vbファイルにソースを貼りつけてNX上で動かす、
という面倒な作業をしていたような気がします。
既に製造業にいないため、最新版のNXに触れることも検証することもできません。
記憶違いがあるかもしれませんので、詳細はご容赦ください。
お役に立てれば幸いです。
micasukeさん、早々にコメントをいただき、ありがとうございます。
私は、これからNXをいじろうとしている者で、丁度良い教材に出会えたと思っていたところでした。
さっそくチャレンジしてみたいと思います。
